Connecteur sans soudure LED 10 mm X T L

Ce connecteur sans soudure est conçu pour l’assemblage et la dérivation de rubans LED RGB et adressables montés sur PCB de 10 mm. Il permet de connecter des bandes LED sans opération de soudage, pour des projets d’installation ou de DIY nécessitant des formes X, T ou L.
Le produit est destiné aux utilisateurs souhaitant réaliser des connexions rapides et démontables sur des rubans LED compatibles.

Important : le produit comprend uniquement le connecteur. Les rubans LED, alimentations et accessoires ne sont pas inclus.

2. Description détaillée

• Compatibilité LED : conçu pour rubans WS2811, WS2812B, WS2813, SK6812 et rubans 5050 SMD RGB, en 5V, 12V ou 24V (selon le ruban).

• Largeur PCB : 10 mm uniquement.

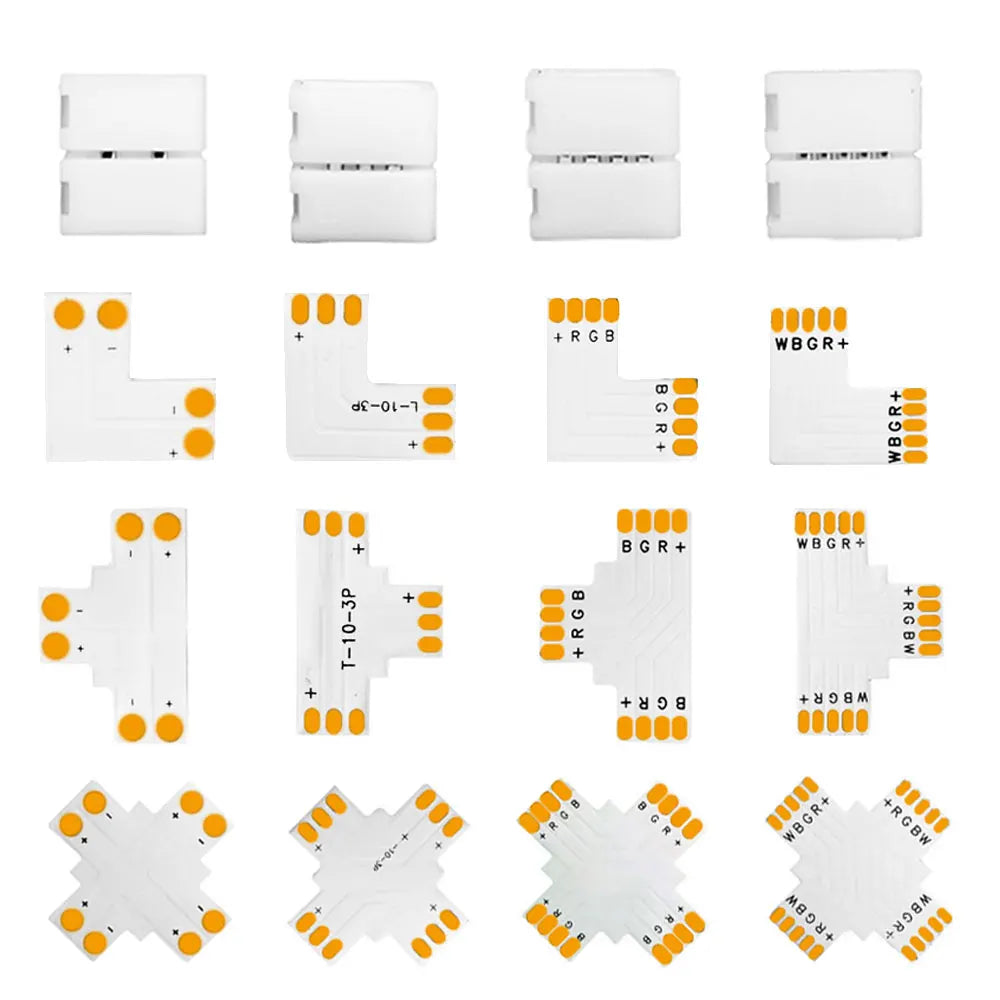

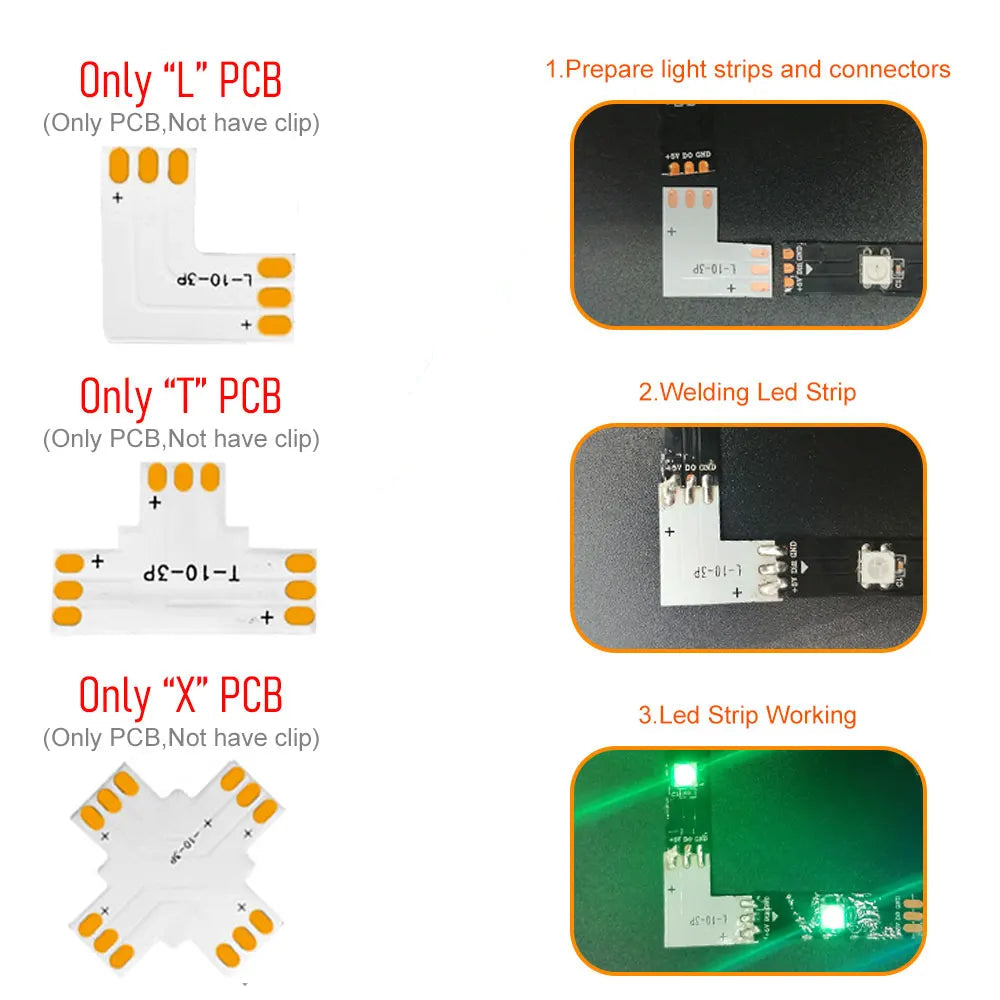

• Types de connecteurs : formes X, T et L, adaptées aux montages en angle ou en dérivation.

• Nombre de broches : disponible en 2, 3, 4 ou 5 pins, selon le type de ruban LED.

• Matériaux :

  • Boîtier externe : PVC plastique

  • Broches PCB : cuivre pur

• Couleur du PCB : blanc.

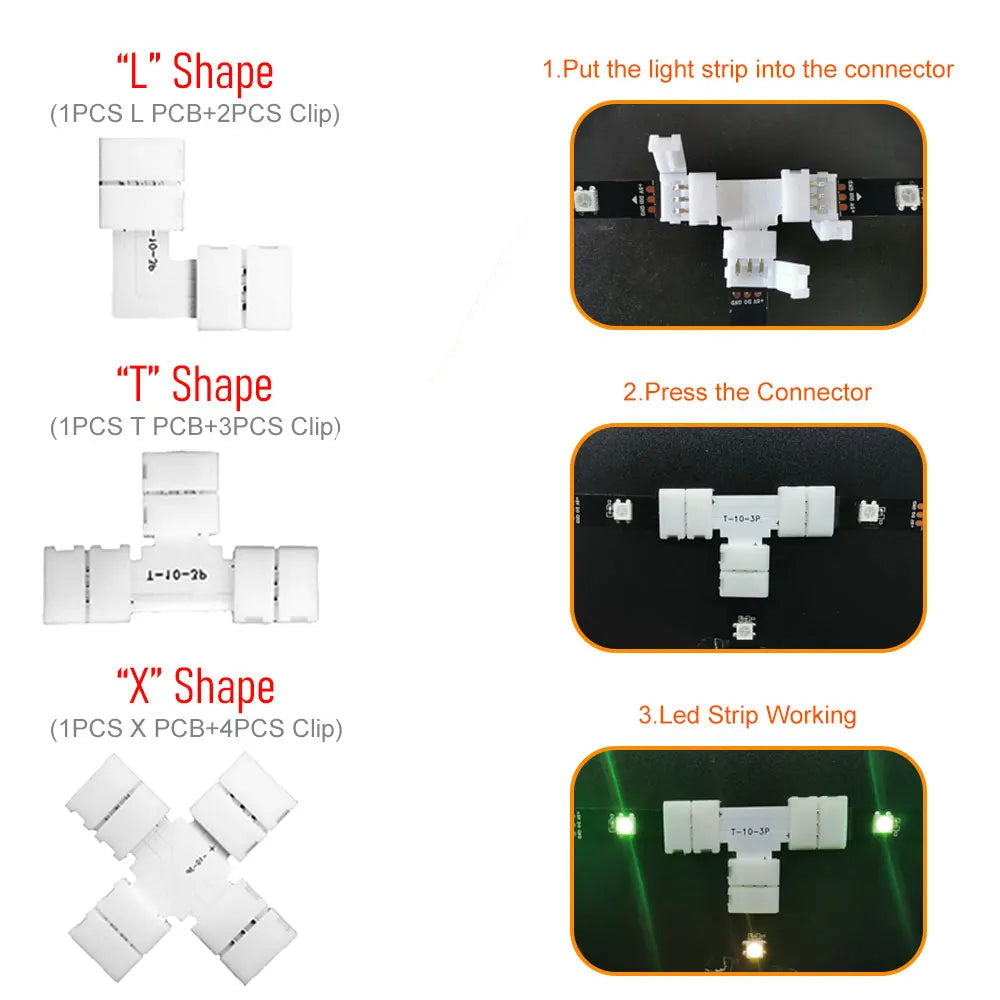

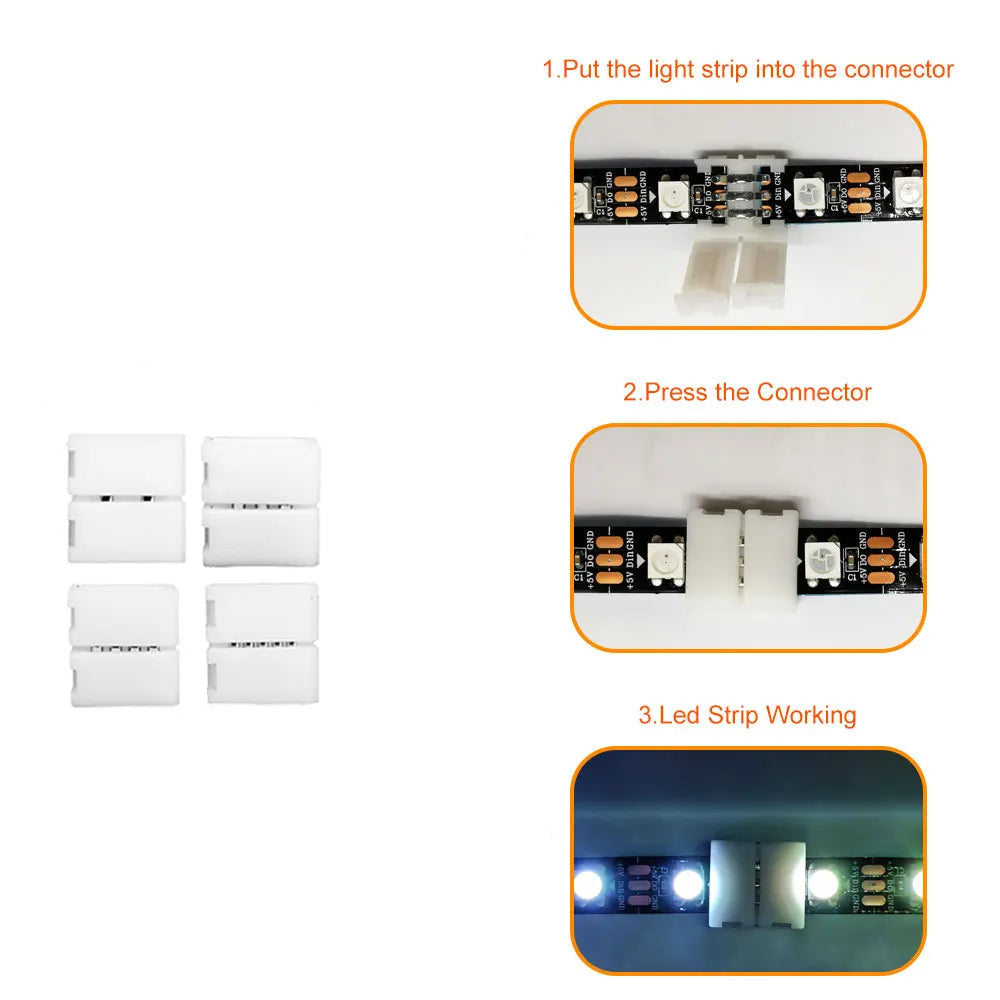

• Installation : système à clapet, insertion directe du ruban LED sans soudure.

Contraintes connues

• Connecteur non étanche.

• Ne pas exercer de traction excessive sur le ruban après connexion.

• Pour les rubans étanches, le silicone doit être retiré localement avant insertion.

3. Avantages concrets

• Connexion sans soudure, adaptée aux installations temporaires ou modulaires.

• Réduction du temps d’installation par rapport aux connexions soudées.

• Compatible avec rubans LED étanches (IP65 / IP67) après retrait du silicone au point de contact.

• Conception multi-formes (X / T / L) facilitant les montages complexes.

4. Conseils d’utilisation

• Vérifier impérativement la correspondance des polarités (+ / -) avant fermeture du clapet.

• Nettoyer les contacts du ruban LED avant insertion.

• Tester la connexion avant fixation définitive du ruban.

• Ne pas utiliser dans un environnement humide sans protection supplémentaire.

5. Terminologie technique

• Connecteur sans soudure : dispositif permettant de relier un ruban LED sans utiliser d’étain ni de fer à souder.

• PCB (Printed Circuit Board) : support rigide du ruban LED sur lequel sont disposés les circuits et composants.

• Pins : broches métalliques assurant le contact électrique entre le connecteur et le ruban LED.

• IP65 / IP67 : indices de protection indiquant le niveau d’étanchéité du ruban LED (le connecteur lui-même n’est pas étanche).

6. Versions du produit

• 2 pins

• 3 pins

• 4 pins

• 5 pins

Formes disponibles :

• X

• T

• L

7. Tableau technique récapitulatif
