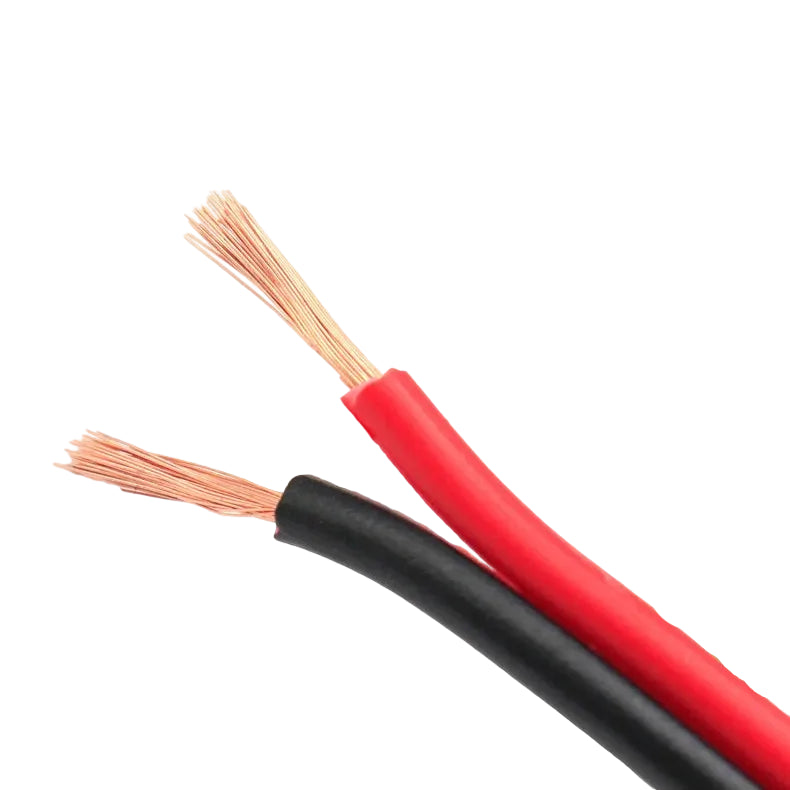

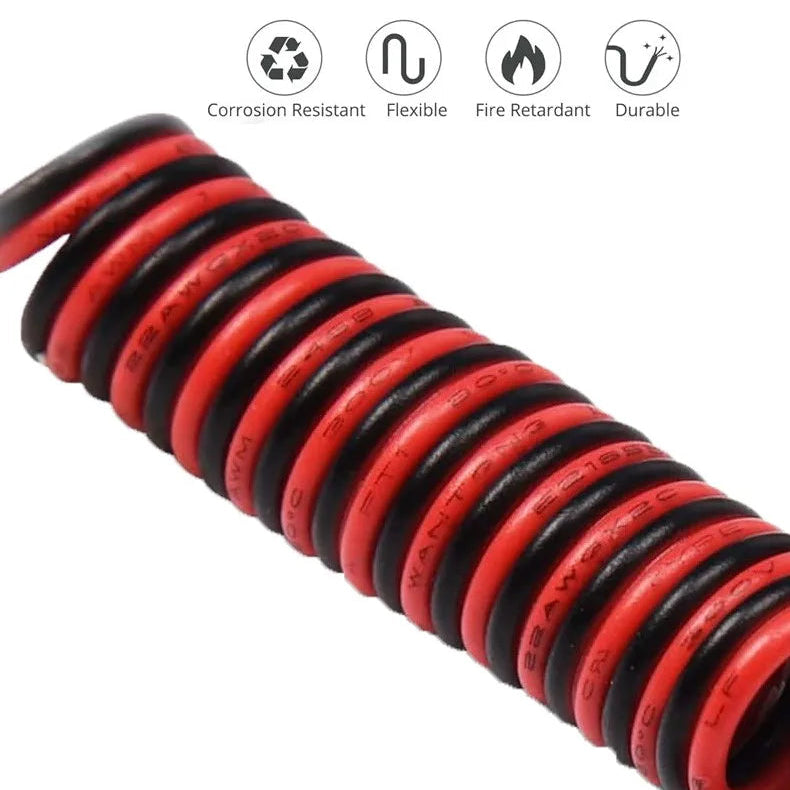

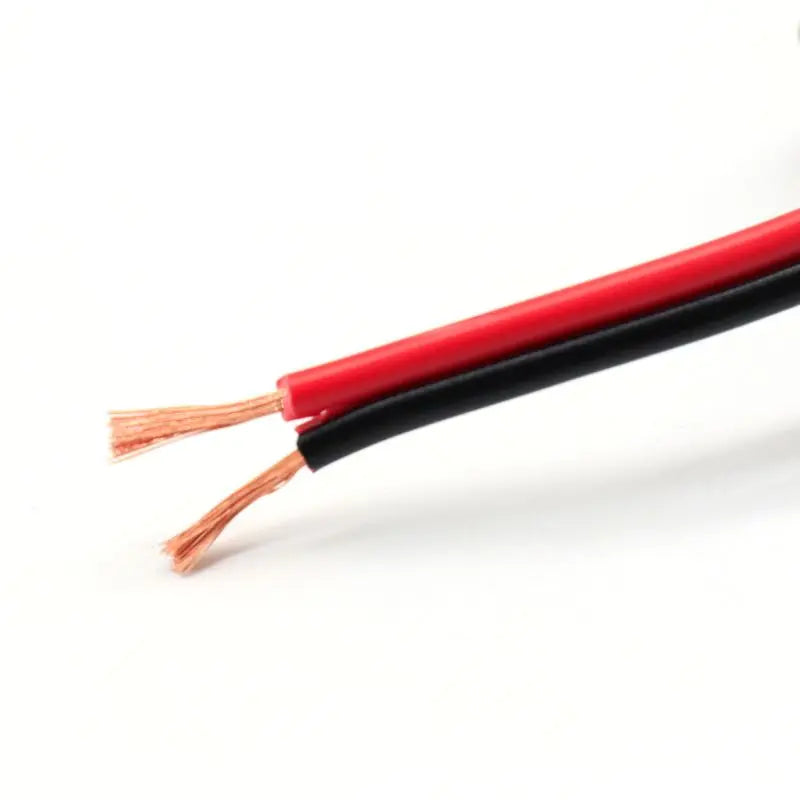

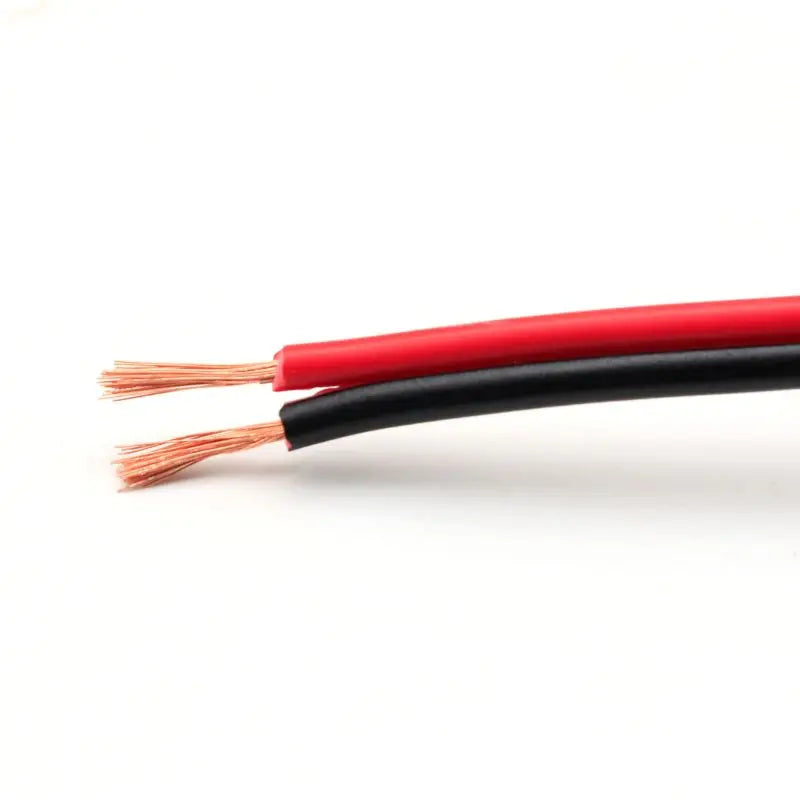

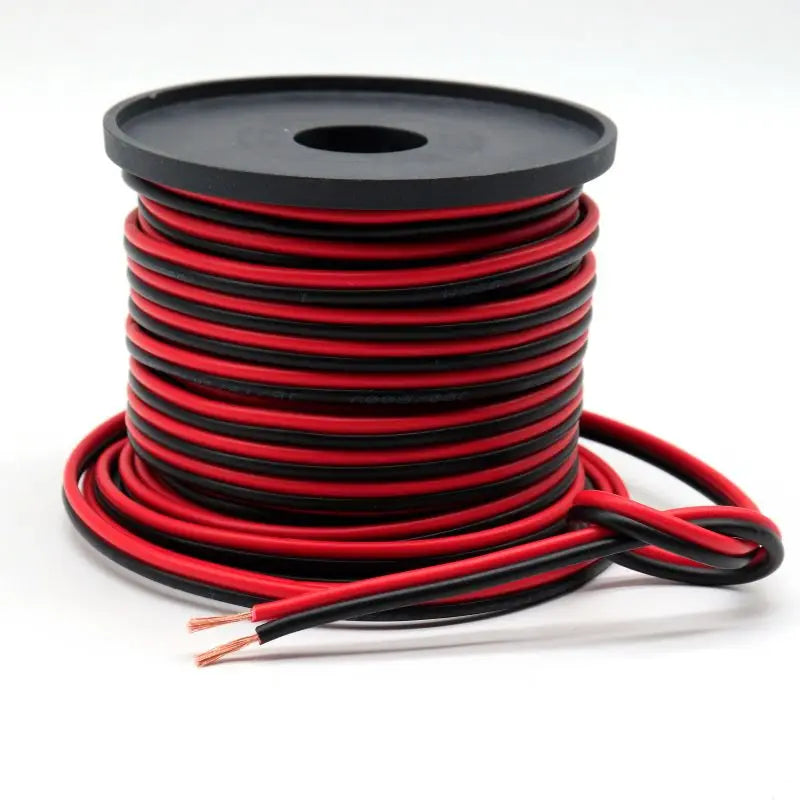

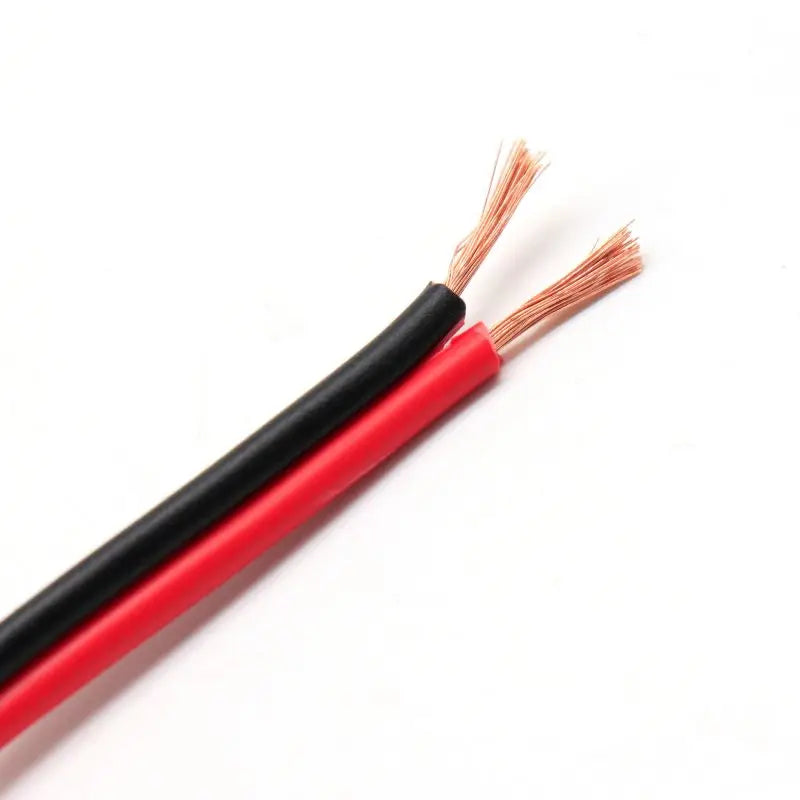

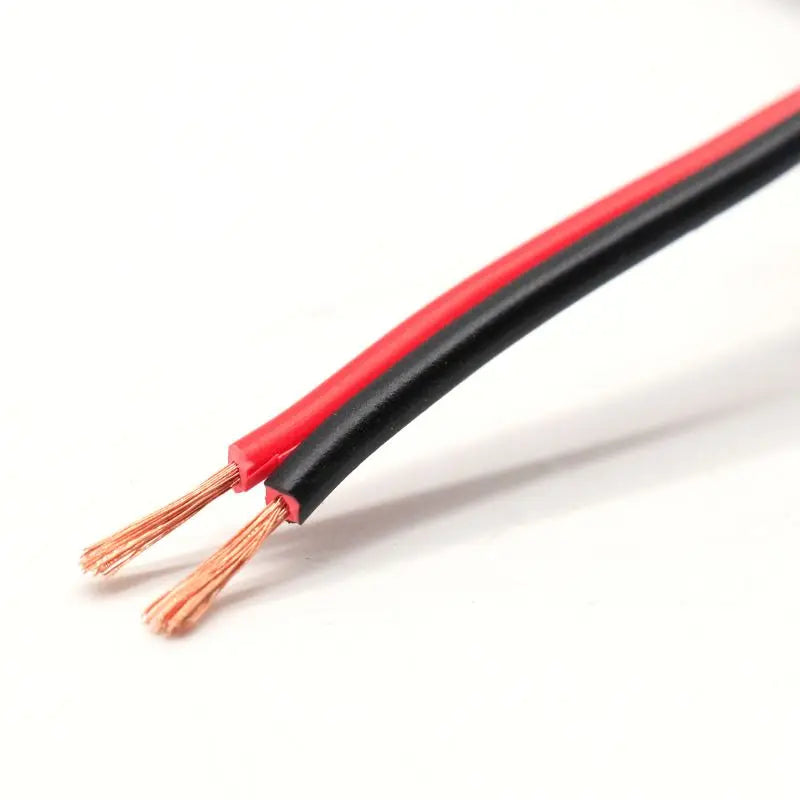

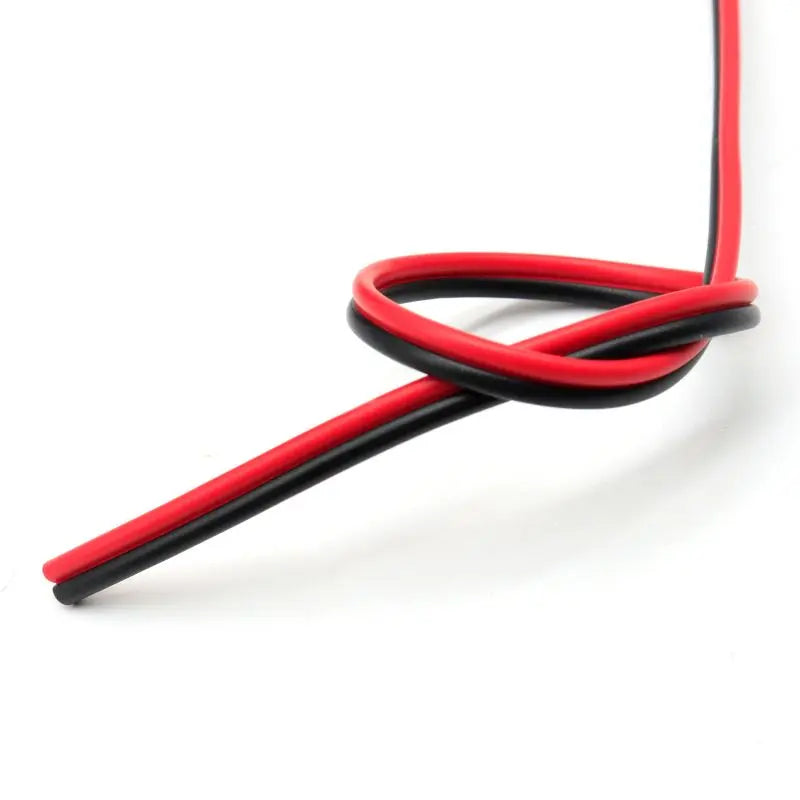

Câble électrique RVB cuivre PVC section 13 à 24 AWG
Câble électrique RVB cuivre PVC section 13 à 24 AWG
Ce câble électrique RVB est destiné aux installations électriques nécessitant une conductivité fiable et une isolation standard en PVC. Il est conçu pour des usages électriques généraux et exclut toute application de télécommunication. Les conducteurs multibrins en cuivre assurent une bonne flexibilité, facilitant l’intégration en cheminement, goulotte ou coffret. La plage de sections disponibles, de 13 à 22 AWG, permet d’adapter le câble aux contraintes de puissance, de longueur de ligne et d’environnement d’installation. Points techniques clés :
- Conducteurs en cuivre multibrins
- Isolation PVC pour usage électrique courant
- Sections disponibles de 13 à 22 AWG
- Tension nominale jusqu’à 600 V
- Conformité CE et RoHS
Avantages fonctionnels :
- Adaptation de la section selon les besoins du projet
- Souplesse facilitant la mise en œuvre
- Conductivité stable du cuivre
Conseil professionnel : Le choix de la section AWG doit être réalisé en fonction de l’intensité admissible, de la longueur du circuit et des contraintes normatives applicables. Pour les conducteurs multibrins, prévoir des embouts ou dispositifs de serrage compatibles afin d’assurer un raccordement fiable et durable.

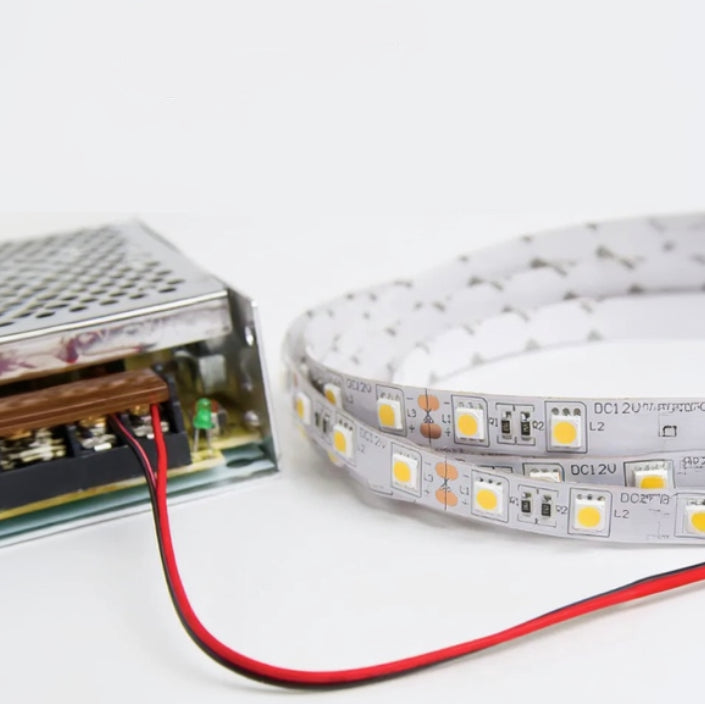

Guide des sections AWG et usages courants :
| Section AWG | Section approx. | Ø conducteur | Exemple d’application LED |
|---|---|---|---|
| 22 AWG | ~0,33 | ~0,65 mm | Ruban LED monochrome 8 mm, faible puissance, courte distance |
| 20 AWG | ~0,52 | ~0,81 mm | Ruban LED RGB 10 mm standard, faible longueur |
| 18 AWG | ~0,82 | ~1,02 mm | Ruban LED RGB dynamique 10 mm (type 5050), modules LED |
| 16 AWG | ~1,31 | ~1,29 mm | Ruban LED RGBW 12 mm, moyenne puissance |
| 14 AWG | ~2,08 | ~1,63 mm | Ruban LED haute densité, lignes 24 V longue distance |
| 13 AWG | ~2,62 | ~1,83 mm | Distribution principale LED haute puissance |
Caractéristiques techniques
| Caractéristique | Valeur | Unité / standard | Commentaire |
|---|---|---|---|
| Type de câble | RVB | — | Câble électrique |
| Matériau du conducteur | Cuivre | — | Bonne conductivité |
| Type de conducteur | Multibrins | — | Souplesse accrue |
| Matériau de l’isolation | PVC | — | Isolation électrique standard |
| Plage de section | 13–22 | AWG | Selon variante |
| Tension nominale | Jusqu’à 600 | V | Usage électrique |
| Usage | Électrique | — | Hors télécommunication |
| Conformité | CE, RoHS | — | Conformité réglementaire |
